wordcloud2 源码分析

Javascript
字数统计: 2.6k   |   阅读时长≈ 12 分钟

wordcloud2 是一个词云工具,根据文字的不同权重,铺满整个图形.

与 jquery 类似,通过立即执行函数,根据不同的模块化规范导出 WordCloud 方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
(() => {
  // ...

  // Expose the library as an AMD module
  if (typeof define === "function" && define.amd) {
    global.WordCloud = WordCloud;
    define("wordcloud", [], function () {
      return WordCloud;
    });
  } else if (typeof module !== "undefined" && module.exports) {
    module.exports = WordCloud;
  } else {
    global.WordCloud = WordCloud;
  }
})();

事件设计

实现 setImmediate , 为了保证每次绘制一个单词,需要在每次绘制之后,重新调用绘制方法, 并传入下一个单词.

源码中使用 postMessage 事件模拟, 回比 setTimeout(fn,0) 执行时机提前一些,如果不支持则回退到 setTimeout

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
window.setImmediate = (function setupSetImmediate () {
    return window.msSetImmediate ||
    window.webkitSetImmediate ||
    window.mozSetImmediate ||
    window.oSetImmediate ||
    (function setupSetZeroTimeout () {
        if (!window.postMessage || !window.addEventListener) {
        return null
        }

        var callbacks = [undefined]
        var message = 'zero-timeout-message'

        // Like setTimeout, but only takes a function argument.  There's
        // no time argument (always zero) and no arguments (you have to
        // use a closure).
        var setZeroTimeout = function setZeroTimeout (callback) {
        var id = callbacks.length
        callbacks.push(callback)
        window.postMessage(message + id.toString(36), '*')

        return id
        }

        window.addEventListener('message', function setZeroTimeoutMessage (evt) {
        // Skipping checking event source, retarded IE confused this window
        // object with another in the presence of iframe
        if (typeof evt.data !== 'string' ||
            evt.data.substr(0, message.length) !== message/* ||
            evt.source !== window */) {
            return
        }

        evt.stopImmediatePropagation()

        var id = parseInt(evt.data.substr(message.length), 36)
        if (!callbacks[id]) {
            return
        }

        callbacks[id]()
        callbacks[id] = undefined
        }, true)

        /* specify clearImmediate() here since we need the scope */
        window.clearImmediate = function clearZeroTimeout (id) {
        if (!callbacks[id]) {
            return
        }

        callbacks[id] = undefined
        }

        return setZeroTimeout
    })()

list 是需要渲染词条的数组, 事件绑定在 canvas 元素上, 如果还有词条需要渲染就递归执行渲染方法. 超出长度或超时则停止执行.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
function start() {
  addEventListener("wordcloudstart", anotherWordCloudStart);
  timer[timerId] = loopingFunction(function loop() {
    if (i >= settings.list.length) {
      stoppingFunction(timer[timerId]);
      removeEventListener("wordcloudstart", anotherWordCloudStart);
      delete timer[timerId];
      return;
    }
    var drawn = putWord(settings.list[i]);

    if (exceedTime() || canceled) {
      stoppingFunction(timer[timerId]);
      removeEventListener("wordcloudstart", anotherWordCloudStart);
      delete timer[timerId];
      return;
    }
    i++;
    timer[timerId] = loopingFunction(loop, settings.wait);
  }, settings.wait);
}

start();

源码设计

  • 合并初始化和默认参数,判断元素合法性

  • 定义默认图形的函数表达式,

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    switch (settings.shape) {
      case "cardioid":
        settings.shape = function shapeCardioid(theta) {
          return 1 - Math.sin(theta);
        };
    }

    // 如果不是极坐标表示的方式,需要自行转换 \
    // http://timdream.org/wordcloud2.js/shape-generator.html 用于生成图形坐标
    const shape = () => {
      const max = 1026;
      const leng = [
        290, 296, 299, 301, 305, 309, 311, 313, 315, 316, 318, 321, 325, 326, 327,
        328, 330, 330, 331, 334, 335, 338, 340, 343, 343, 343, 346, 349, 353, 356,
        360, 365, 378, 380, 381, 381,
      ];
      return leng[((theta / (2 * Math.PI)) * leng.length) | 0] / max;
    };

  • 随机颜色方法 randomHslColor

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    function randomHslColor(min, max) {
      return (
        "hsl(" +
        (Math.random() * 360).toFixed() +
        "," +
        (Math.random() * 30 + 70).toFixed() +
        "%," +
        (Math.random() * (max - min) + min).toFixed() +
        "%)"
      );
    }

  • 获取随机角度 getRotateDeg

    有几个变量可以控制这个值:

    rotateRatio 旋转角度的概率
    maxRotation 最大值 Math.PI / 2
    minRotation 最小值 -Math.PI / 2
    rotationRange 旋转角度区间默认在 [-Math.PI / 2 , Math.PI / 2]
    rotationSteps 固定递进旋转角度, 如果是 3 旋转角度只会是 [-90deg,-30deg,30deg,90deg]

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    function getRotateDeg() {
      // 最大角度和最小角度相同
      if (rotationRange === 0) {
        return minRotation;
      }
      // 概率以外不旋转
      if (Math.random() > settings.rotateRatio) {
        return 0;
      }
      //固定角度区随机值
      if (rotationSteps > 0) {
        return (
          minRotation +
          (Math.floor(Math.random() * rotationSteps) * rotationRange) /
            (rotationSteps - 1)
        );
      } else {
        return minRotation + Math.random() * rotationRange;
      }
    }

  • 获取渲染相关数据 getTextInfo

    传入需要渲染的 词条,权重,旋转角度

    采用双缓存的方法,创建另一个不可见的 canvas 画布,将词条绘制在另一个画布上,将画布转成图片,并分析像素点信息,最终返回文字信息

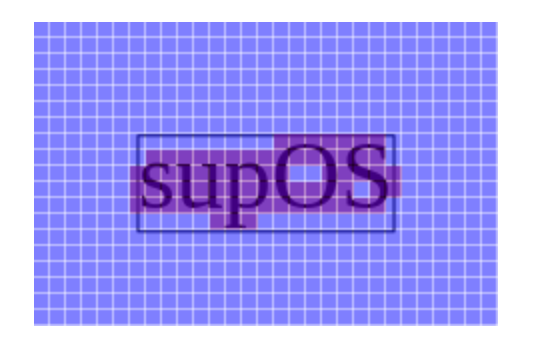

    定义一个网格大小,将画布分成若干个格子,一旦一个有效像素点落在格子中,那么这个格子中的其他像素点无需在判断,从而优化性能

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    97
    98
    99
    100
    101
    102
    103
    104
    105
    106
    107
    108
    109
    110
    111
    function getTextInfo() {
      // 根据权重计算字体大小 weightFactor 指定权重基数
      var fontSize = weight * weightFactor;
      // 不绘制
      if (fontSize <= settings.minSize) {
        return false;
      }
      var mu = 1;
      // 网格大小
      var g = settings.gridSize;
      // 创建新画布
      var fcanvas = document.createElement("canvas");

      // 绘制词条前获取词条的宽高
      var fw = fctx.measureText(word).width / mu;
      var fh =
        Math.max(
          fontSize * mu,
          fctx.measureText("m").width,
          fctx.measureText("\uFF37").width
        ) / mu;
      // 创建一个包围盒, 让他足够容纳文字
      var boxWidth = fw + fh * 2;
      var boxHeight = fh * 3;

      // 计算网格的长宽个数
      var fgw = Math.ceil(boxWidth / g);
      var fgh = Math.ceil(boxHeight / g);
      boxWidth = fgw * g;
      boxHeight = fgh * g;
      // 绘制文字时候的偏移量
      var fillTextOffsetX = -fw / 2;
      // 希腊字母在 0.4 高度的位置,视觉效果会在中间位置
      var fillTextOffsetY = -fh * 0.4;

      // 计算考虑到旋转角度后的盒子大小
      var cgh = Math.ceil(
        (boxWidth * Math.abs(Math.sin(rotateDeg)) +
          boxHeight * Math.abs(Math.cos(rotateDeg))) /
          g
      );
      var cgw = Math.ceil(
        (boxWidth * Math.abs(Math.cos(rotateDeg)) +
          boxHeight * Math.abs(Math.sin(rotateDeg))) /
          g
      );
      var width = cgw * g;
      var height = cgh * g;

      // 把文字绘制到临时画布上
      fctx.fillStyle = "#000";
      fctx.textBaseline = "middle";
      fctx.fillText(
        word,
        fillTextOffsetX * mu,
        (fillTextOffsetY + fontSize * 0.5) * mu
      );

      // 将画布转为 像素点

      var imageData = fctx.getImageData(0, 0, width, height).data;

      // 计算像素占据的网格
      var occupied = [];
      var gx = cgw;
      var gy, x, y;
      //  文字占据区域的网格坐标 [x1,x2,y1,y2]
      var bounds = [cgh / 2, cgw / 2, cgh / 2, cgw / 2];
      while (gx--) {
        gy = cgh;
        while (gy--) {
          y = g;
          singleGridLoop: while (y--) {
            x = g;
            while (x--) {
              if (imageData[((gy * g + y) * width + (gx * g + x)) * 4 + 3]) {
                // 如果像素点落在格子中则添加到数列中
                occupied.push([gx, gy]);

                if (gx < bounds[3]) {
                  bounds[3] = gx;
                }
                if (gx > bounds[1]) {
                  bounds[1] = gx;
                }
                if (gy < bounds[0]) {
                  bounds[0] = gy;
                }
                if (gy > bounds[2]) {
                  bounds[2] = gy;
                }

                break singleGridLoop;
              }
            }
          }
        }
      }
      return {
        mu: mu,
        occupied: occupied,
        bounds: bounds,
        gw: cgw,
        gh: cgh,
        fillTextOffsetX: fillTextOffsetX,
        fillTextOffsetY: fillTextOffsetY,
        fillTextWidth: fw,
        fillTextHeight: fh,
        fontSize: fontSize,
      };
    }


  • 绘制策略

    现在有了文字包围盒的尺寸和坐标,需要利用这些信息将图形填充满

    首先拿到一个词条, 以中心点为圆心,这个中心点可能是用户自定义的中心点,所以不一定在图形的中心. 以指定的半径画圆 (也可能是其他图形的极坐标表达式产生的图形),在这个圆上平均取若干个采样点,半径越大采样点越多.

    从圆心开始,初始半径为 0,也就表示词条放在中心点. 下一个词条进来的时候,因为半径为 0 的圆上已经有了一个词条,所以扩大半径画圆,产生采样点,循环这些采样点,并检测词条是否发生碰撞.

    如果不能放下就继续循环采样点,如果所有采样点都不符合条件,则扩大半径重新读取采样点,重新遍历

    如果可以放下,则跳出所有循环,传入下一个词条,重复以上过程

  • 计算绘制点

    最终绘制的过程,是以中心点为原点,指定半径长度画圆, 在圆周上平均取八个点作为绘制点,半径每增加一次,绘制点增加 8 个,其中半径的最大值是包围盒对角线的长度(当中心点在包围盒的一个顶点时)

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    // 绘制的中心点
    center = settings.origin
      ? [settings.origin[0] / g, settings.origin[1] / g]
      : [ngx / 2, ngy / 2];

    // 最大绘制半径,当中心点在包围盒的四个顶点时,绘制最大半径就是对角线的长度
    //
    maxRadius = Math.floor(Math.sqrt(ngx * ngx + ngy * ngy));

    var r = maxRadius + 1;

    while (r--) {
      // 获取不同半径圆周上的点的坐标
      var points = getPointsAtRadius(maxRadius - r);

      // 检查是否可以绘制
      var drawn = points.some(tryToPutWordAtPoint);

      if (drawn) {
        // leave putWord() and return true
        return true;
      }
    }

    var getPointsAtRadius = function getPointsAtRadius(radius) {
      // 采样点的个数随半径的增加增大
      var T = radius * 8;

      // Getting all the points at this radius
      var t = T;
      var points = [];

      // 半径为 0 时,词条放在中心点
      if (radius === 0) {
        points.push([center[0], center[1], 0]);
      }

      // 半径不为 0 时获取采样点的坐标,共有t个采样点
      while (t--) {
        var rx = 1;
        // 图形的数学表达式建立在极坐标系中, x 的取值范围 [0, 2*Math.PI] 值域为 [0,1]
        // 这个值会和半径相乘,得到半径的实际长度
        // 这个过程可以想象乘等比放大一个图形的过程,而在放大的过程中,图形上的采样点也越来越多
        if (settings.shape !== "circle") {
          rx = settings.shape((t / T) * 2 * Math.PI); // 0 to 1
        }

        // Push [x, y, t] t is used solely for getTextColor()
        points.push([
          center[0] + radius * rx * Math.cos((-t / T) * 2 * Math.PI),
          center[1] +
            radius * rx * Math.sin((-t / T) * 2 * Math.PI) * settings.ellipticity,
          (t / T) * 2 * Math.PI,
        ]);
      }

      pointsAtRadius[radius] = points;
      return points;
    };

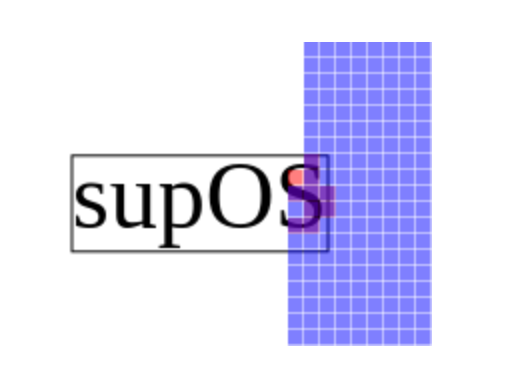

  • 碰撞检测

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    var tryToPutWordAtPoint = function (gxy) {
      // gxy [x1,y1] 采样点坐标

      // info.gw info.gh 旋转周的包围和宽度和高度
      // 将包围盒中心和采样点对其
      var gx = Math.floor(gxy[0] - info.gw / 2);
      var gy = Math.floor(gxy[1] - info.gh / 2);
      var gw = info.gw;
      var gh = info.gh;

      // occupied 所有包含有效像素的格子的坐标
      // ngx ngy 整个画布被分成的格子数
      // grid 所有格子的二维数组
      var canFitText = function canFitText(gx, gy, gw, gh, occupied) {
        var i = occupied.length;
        while (i--) {
          // 从偏移后的采样点位置,每次加上格子的坐标
          var px = gx + occupied[i][0];
          var py = gy + occupied[i][1];

          // 是否超出画布的情况
          if (px >= ngx || py >= ngy || px < 0 || py < 0) {
            if (!settings.drawOutOfBound) {
              return false;
            }
            continue;
          }

          // 只要有一个格子放不下就是重叠的情况直接跳出
          if (!grid[px][py]) {
            return false;
          }
        }
        return true;
      };
      // If we cannot fit the text at this position, return false
      // and go to the next position.
      if (!canFitText(gx, gy, gw, gh, info.occupied)) {
        return false;
      }

      // Actually put the text on the canvas
      drawText(
        gx,
        gy,
        info,
        word,
        weight,
        maxRadius - r,
        gxy[2],
        rotateDeg,
        attributes,
        extraDataArray
      );

      // Mark the spaces on the grid as filled
      updateGrid(gx, gy, gw, gh, info, item);
      // Return true so some() will stop and also return true.
      return true;
    };

其他实现思路

填充过程可以使用 阿基米德螺线

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
const points = []; // 所有放置点

let dxdy,
  maxDelta = Math.sqrt(size[0] * size[0] + size[1] * size[1]), // 最大半径
  t = 1, // 阿基米德弧度
  index = 0, // 当前位置序号
  dx, // x坐标
  dy; // y坐标

// 通过每次增加的步长固定为1，实际步长为 step * 1，来获取下一个放置点

while ((dxdy = getPosition((t += 1)))) {
  dx = dxdy[0];

  dy = dxdy[1];

  if (Math.min(Math.abs(dx), Math.abs(dy)) >= maxDelta) break; // (dx, dy)距离中心超过maxDelta，跳出螺旋返回false

  points.push([dx, dy, index++]);
}
打赏
  • 版权声明： 本博客所有文章除特别声明外，著作权归作者所有。转载请注明出处！
  • Copyrights © 2015-2025 SunZhiqi

此时无声胜有声！

支付宝
微信
