浏览器渲染过程

2022-05-20

浏览器

字数统计: 1.6k | 阅读时长≈ 5 分钟

用户输入

用户发出 URL 请求到页面开始解析的这个过程，就叫做导航。

搜索内容: 使用浏览器默认的搜索引擎合成新的带搜索关键字的 URL
合法的 URL: 加上协议，合成为完整的 URL

执行搜索交互后，会先执行 beforeunload 事件，可以通过此事件取消导航。此时浏览器的状态是在加载中，但是页面内容并没有被替换，因为需要等待提交文档阶段.

URL 请求过程

浏览器进程会通过进程间通信（IPC）把 URL 请求发送至网络进程。

是否命中 DNS 缓存，如果命中缓存直接返回。接下来就是利用 IP 地址和服务器建立 TCP 连接。连接建立之后，浏览器端会构建请求行、请求头等信息，并把和该域名相关的 Cookie 等数据附加到请求头中，然后向服务器发送构建的请求信息。

如果时通过链接打开页面,如果两个页面是同一站点，新页面会复用父页面的渲染进程。

提交文档

网络进程获取到响应之后，向渲染进程发起提交文档的消息
渲染进程接收到提交文档的消息后，会和网络进程建立传输数据的管道
等文档数据传输完成之后，渲染进程会返回确认提交的消息给浏览器进程
浏览器进程在收到确认提交的消息后，会更新浏览器界面状态，包括了安全状态、地址栏的 URL、前进后退的历史状态，并更新 Web 页面。

页面渲染

构建 DOM 树
HTML 解析器（HTMLParser）负责将 HTML 字节流转换为 DOM 结构。网络进程接收到响应头之后，会根据响应头中的 content-type 字段来判断文件的类型,如果这是一个 HTML 类型的文件，然后为该请求选择或者创建一个渲染进程。网络进程和渲染进程之间会建立一个共享数据的管道,网络进程加载了多少数据，HTML 解析器便解析多少数据。

第一个阶段，通过分词器将字节流转换为 Token。

第二个和第三个阶段是同步进行的，需要将 Token 解析为 DOM 节点，并将 DOM 节点添加到 DOM 树中。HTML 解析器维护了一个 Token 栈结构,使用栈解构实现了匹配算法。
构建 StyleSheet
属性标准化
计算每个节点的样式，css 继承规则和层叠规则
创建渲染树,遍历 DOM 树中的可见节点,计算出每个元素的样式（即 ComputedStyle）。这里的计算包括所有继承的样式和从 CSS 规则中继承来的样式。
创建布局树
计算布局信息，布局信息保存在布局树中。
创建无障碍树
分层，创建图层树
定位属性的元素、定义透明属性的元素、使用 CSS 滤镜的元素,需要被剪裁等，都拥有层叠上下文属性。
可以通过 will-change 属性，让元素单独在合成线程中执行。

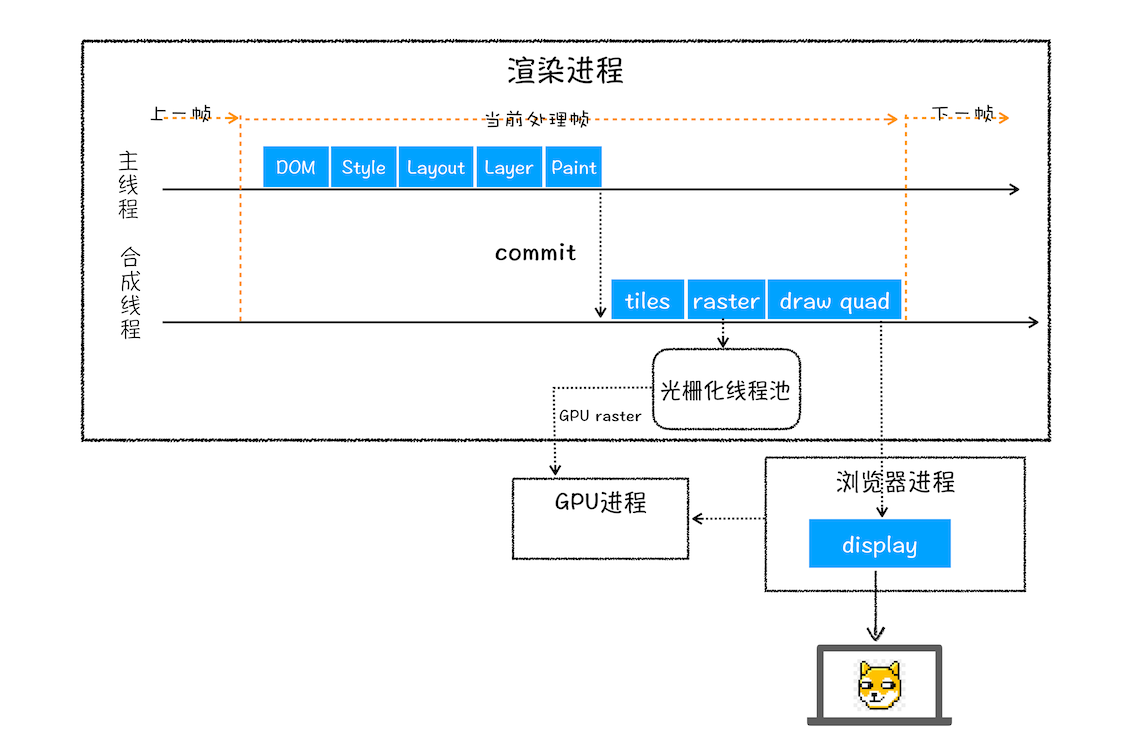

图层绘制，渲染进程生成绘制指令,真实的绘制由渲染进程中的合成线程来完成。
通常只绘制视口附近的图像，合成线程会将图层划分为图块。

合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作是由栅格化来执行的。所谓栅格化，是指将图块转换为位图。而图块是栅格化执行的最小单位。渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是在线程池内执行的。

合成过程会使用 GPU 加速生成，这涉及到块进程操作。渲染进程把生成指令发送给 GPU 进程，生成的位图保存在 GPU 内存中。

一旦所有图块都被光栅化，合成线程就会生成一个绘制图块的命令——“DrawQuad”，然后将该命令提交给浏览器进程。浏览器进程里面有一个叫 viz 的组件，用来接收合成线程发过来的 DrawQuad 命令，然后根据 DrawQuad 命令，将其页面内容绘制到内存中，最后再将内存显示在屏幕上。

资源加载/解析

JS 在 Css 前面,且在 head 中，会阻塞 DOM 的解析

<html>
  <head>
    <script>
      console.log(document.querySelector("p"));
    </script>
    <link rel="stylesheet" href="http://localhost:8000/big.css" />
  </head>

  <body>
    <p id="test">xxx</p>
  </body>
</html>

JS 在 Css 后面，且在head 中，会等待 Css 加载，因为可能会通过 JS 获取样式，而且阻塞 DOM 解析, 也就是说只要在 Js 文件后面 DOM 解析都会被阻止。

<html>
  <head>
    <link rel="stylesheet" href="http://localhost:8000/big.css" />
    <script>
      console.log(document.querySelector("p")); //null
    </script>
  </head>

  <body>
    <p id="test">xxx?</p>
  </body>
</html>

在 Firefox, Chrome, Edge 中，如果 <link rel="stylesheet" href="xxx"> 后面跟着 <script>, 则 CSS 加载完成后, 才能触发 DOMContentLoaded

Css 文件如果在 <head> 中，那么 Css 文件的加载不会影响 DOM 的解析，但是影响 DOM 的渲染。
因为 Css 文件的加载可以放在预解析线程中，所以不会影响 DOM 解析，但是 DOM 解析完成后，必须等待样式文件被解析，才能渲染页面。

Css 文件如果在 <body> 中，那么 Css 文件的加载会阻塞 Css 资源后面的 DOM 的解析(阻塞 DOMContentLoaded 执行的时机)。这种情况称为 FOUC(Flash of Unstyled Content) 样式闪烁。也就是说 Css 资源前面的 DOM 会被渲染，Css 后面的 DOM 必须要等待 Css 资源加载完成后才会被渲染，而之前已经渲染的 DOM 会在 Css 资源加载后重绘。
